电子皮带秤原理
时间：2021-04-15 16:15:23

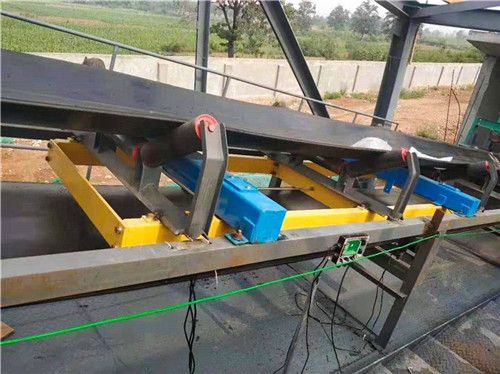

电子皮带秤称重桥安装在输送机架上，当物料通过时，计量托辊检测到带式输送机上的物料重量，通过杠杆作用于称重传感器，产生与带式输送机负荷成正比的电压信号。带式输送机上有一个称重传感器安装在称重桥上，工作时，将检测到的物料重量输送到称重仪表上，同时由传感器带式输送机的速度信号也输送到称重仪表上，仪表将速度信号与称重信号进行积分处理，获得瞬时流量和累计量。速度传感器直接连接到大直径速度测量滚筒上，提供一系列脉冲，每个脉冲表示一个皮带运动单元，脉冲频率与皮带速度成正比。称重仪从称重传感器和速度传感器接收信号，通过积分计算得到瞬时流量值和累积重值，并分别显示。
电子皮带秤由钢制机械秤、速度传感器、高精度重量传感器、电子皮带秤控制显示仪器等组成。，可以连续动态测量固体材料。称重时，承重装置将皮带上材料的重力传递给称重传感器，称重传感器输出与材料重力成正比的电压(mV)信号。放大器放大后，送模/数转换器变成数字量A，送到运算器；物料速度输入速度传感器后，速度传感器即输出脉冲数B，也送到运算器；运算器计算A和B后，得到这个测量周期的物料量。累计每个测量周期，电子皮带秤可以得到皮带上连续通过的物料总量。
