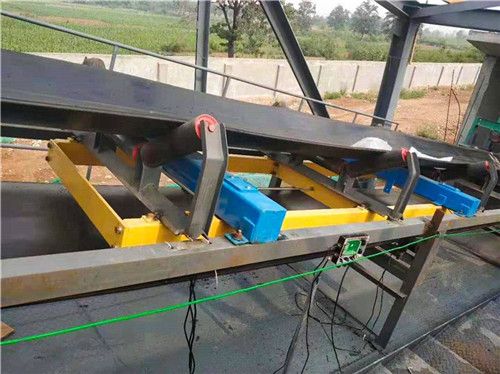

电子皮带秤
时间：2020-12-23 10:18:35
▶主要特点| main features
1、专用于输送皮带物料的计量。
2、根据速度分为单托辊、双托辊、三托辊和四托辊。
3、独特的全悬浮式结构。
4、采用2只（或4只）传感器（平衡梁）直接称重结构，成功的解决了物料偏重和杠杆称重造成的误差，使计量精度大为提高。
5、采用数字采集模块，有效分辨率高达100万；采集速率50次/秒；年漂移小于50PPM；温度漂移小于50PPM。
6、速度测量选用齿轮测速或旋转编码器测速。
▶技术指标| Technical index
1、 计量精度：累计量 ±0.5%~3%
2、 称重能力：6000T/H以下
3、 皮带速度：0.1~4M/S
4、 皮带宽带：400-2200mm
5、 皮带倾角：0-17°
6、 工作方式：连续
7、 配套仪表：3U403-PD
8、 流量上限：继电器触点输出
9、 流量下限：继电器触点输出
10、 吨脉冲：可任意设定，继电器触点输出
11、 瞬时流量：4~20MA（电源、信号全隔离）
12、 通讯：RS485
▶工作原理| working principle
来自皮带上的物料重量信号和皮带运行的速度信号一同传送到3U403（一机一路DCS接口）测量和控制系统中（3U403内部以微处理器为核心）。通过连续不断的运算，计算出物料的累计重量和瞬时流量。供显示和输出（接DCS或上位机)
